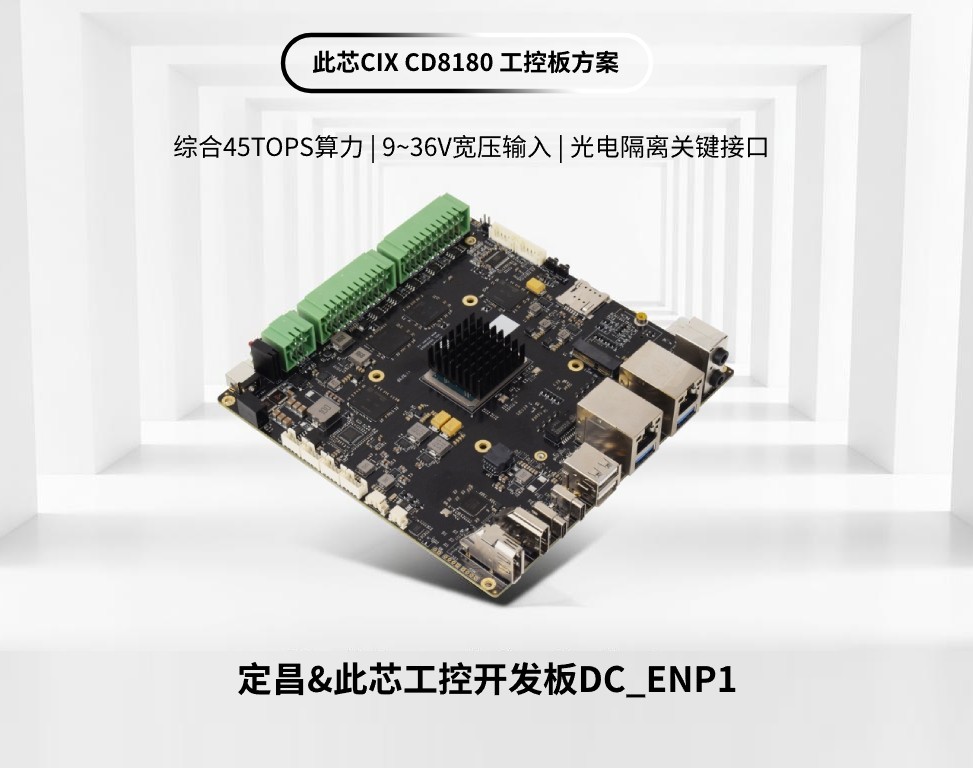

复杂的工业环境对工控设备的抗干扰性、宽压供电、接口丰富度等有比较高的要求，比如额需要应对工业环境可能存在电压波动、电气设备运行产生电磁干扰、地环流等，定昌电子此芯工控开发板DC_ENP1在提供高性能综合45TOPSAI算力的同时，实现了全接口光电隔离与9~36V宽压输入。本文从性能、硬件接口扩展、工业可靠性等角度，剖析它是否满足真正的工控需求。
此芯CD8180在工控领域优势

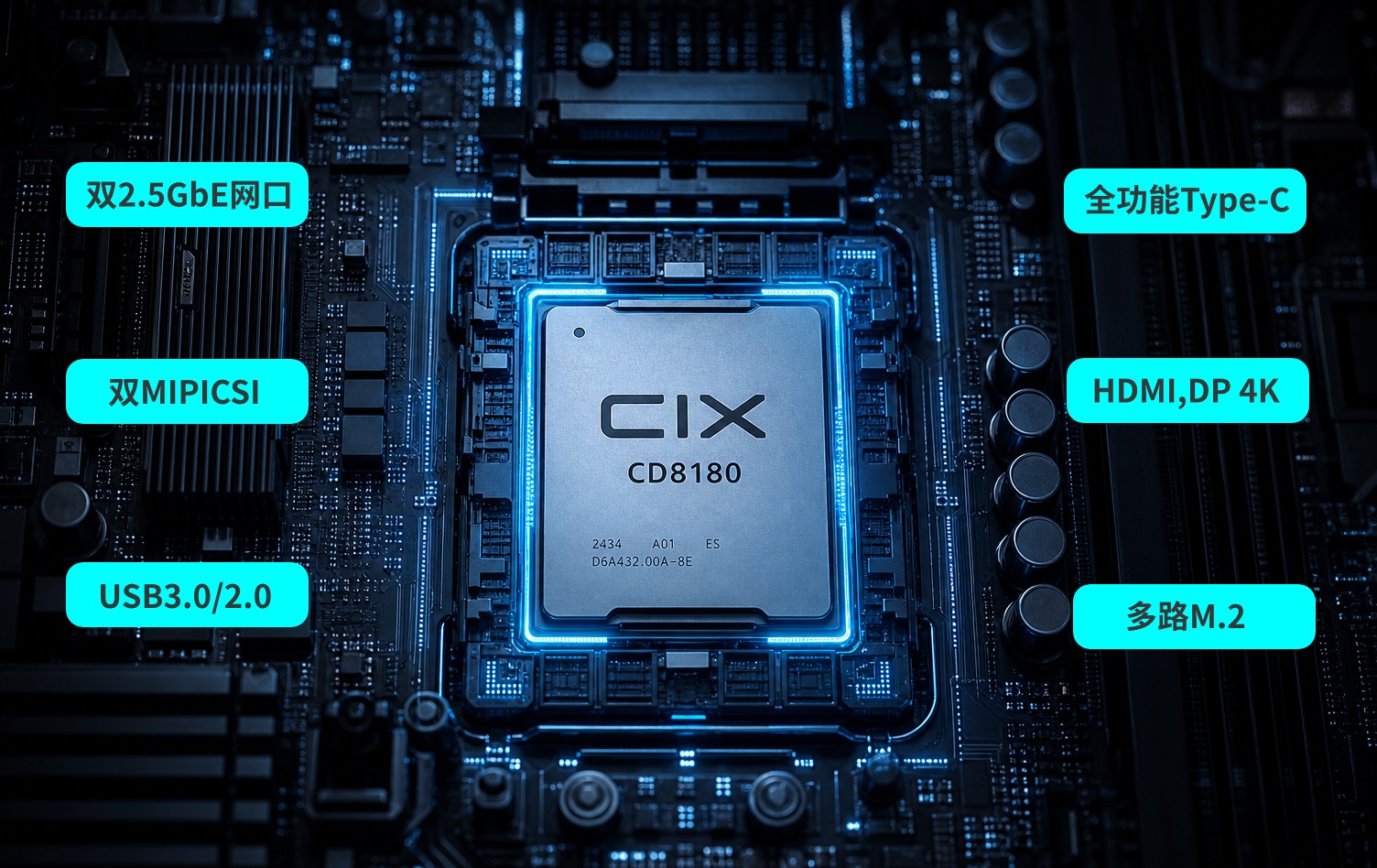

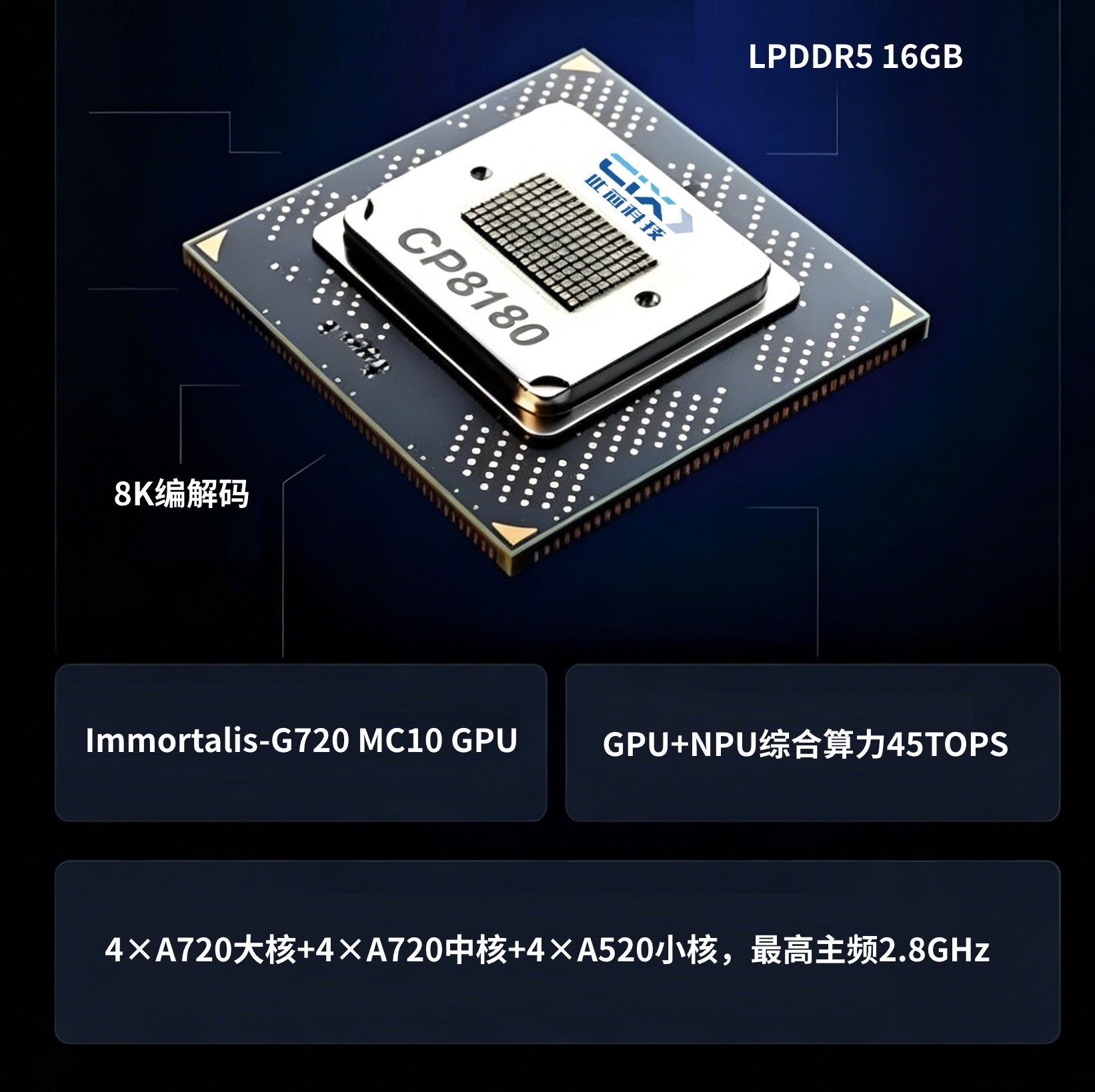

CD8180的核心是一颗12核最新Armv9架构CPU（4*2.8GHzA720+4*2.4GHzA720+4*1.8GHzA520，12MBL3存），并集成了一个高达30TOPS的NPU，整体系统AI综合算力可达45TOPS。高算力可以为工业自动化、机器视觉、缺陷检测和机器人等需要实时处理大量数据以及复杂AI推理的应用场景提供充足算力支撑。集成强大的ArmG720GPU，支持8K视频硬解码，支持128-bit位宽LPDDR5内存
此芯CD8180的硬件资源
此芯CD8180为智能工控、边缘计算等场景提供了高集成度硬件基础，支持2路2.5GbE网口、40-pinGPIO及多个M.2插槽可以扩展SSD固态硬盘以及WIFI蓝牙模块，显示接口资源包括HDMI2.0、DisplayPort1.4、eDP、全功能USBType-C(支持DPAlt）。外设扩展支持GPIO、双MIPICSI（4-lane）、USB3.0/2.0、多路UART、I2C、SPI、PWM等，Mini-ITX方便集成到不同尺寸设备中。
此芯主板光电隔离关键通信口设计

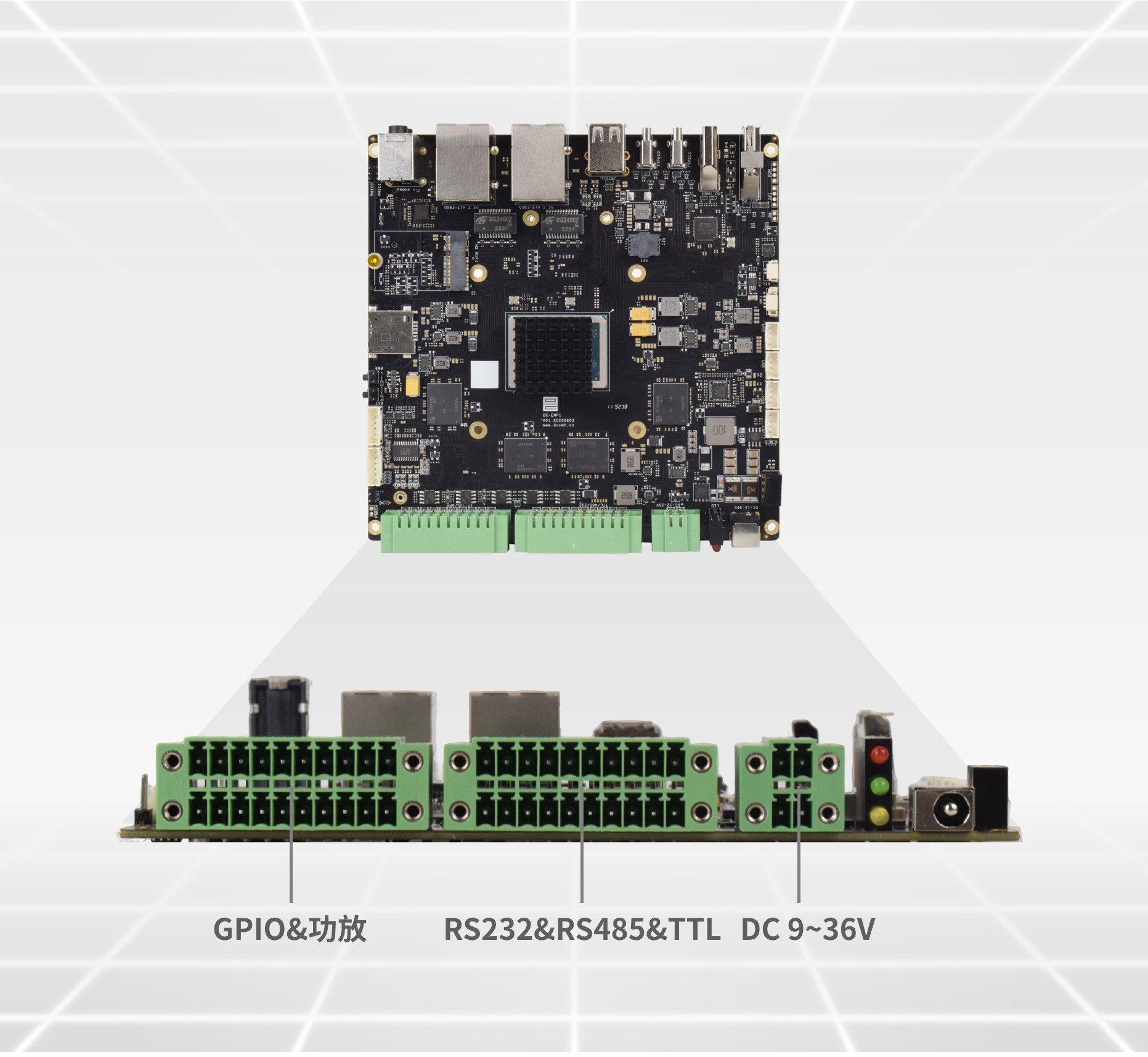

工业现场中电机启停、变频器等会偶尔产生数千伏尖峰，产生电压波动及电磁干扰，非隔离接口容易受到这些干扰极易损坏主板。而光电隔离利用光电耦合器“电→光→电”转换传递信号，保证板子跟外设两侧电路无物理连接，能阻断地环路干扰和浪涌电压，保护主板不被损坏。建议户外或者半户外工控场景，复杂多电气设备协同的工业场景，选用光电隔离处理通信口的开发板，比如定昌此芯开发板DC_ENP1，对以下关键接口均采用光电隔离设计，包括3路TTL、2路RS232、2路RS485、10路GPIO、功放接口，以及宽压电源接口
宽电压与电源保护
此芯开发板采用9~36V宽压设计，包括光电隔离处理的电源口和DC电源口（不能同时使用），宽电压输入意味着开发板可以在普通适配器、工业电源以及9V~36V波动电压下稳定工作，无需额外的稳压模块。典型12V/3A，以此应对工业现场供电常出现的电压波动。

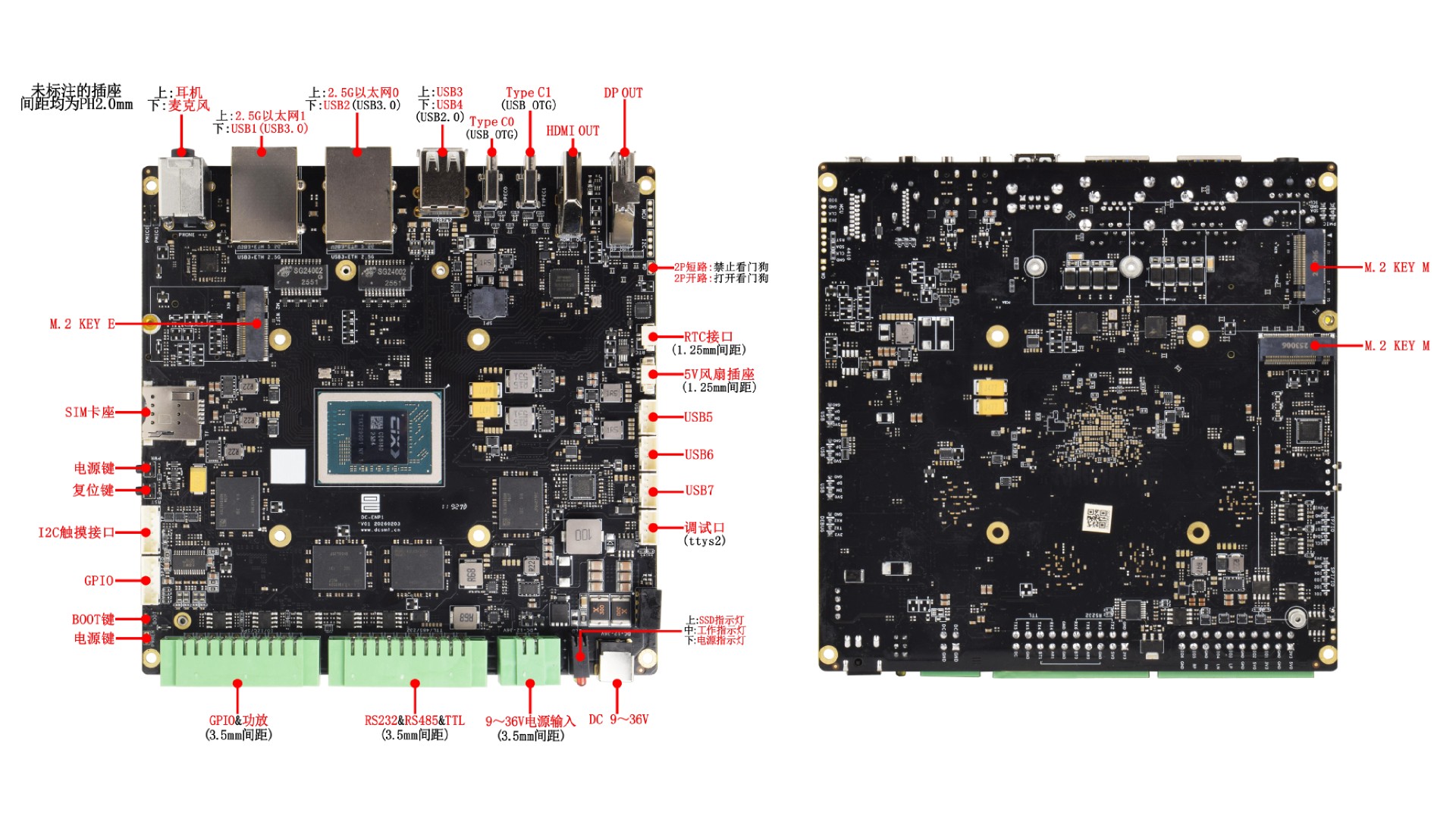

此芯开发板接口扩展
接口数量直接决定设备扩展能力。定昌此芯开发板提供：
|
项目 |
DC_ENP1扩展接口 |
|
显示 |
1路HDMIOUT，最大支持分辨率4K@60Hz1路EDP，最大支持分辨率4K@120Hz2路Type-C接口，最大支持分辨率4K@120Hz |
|
音频 |
1路麦克风双声道输入，1路音频双声道输出 |
|
存储支持 |
2个内置M.2M-KEY座子，可拓展SSD硬盘 |
|
网络 |
2个标准RJ45接口，2.5G自适应以太网1个内置M.2E-KEY座子，拓展连接WIFI/BT模块（与移动网络二选一使用）1个内置MINIPCIE座插槽（选配），拓展连接3G/4G模块（与WIFI二选一使用） |
|
基本接口 |
9个USB接口，7路串口，10个GPIO口 |
|
系统 |
兼容Android14、ubuntu24.04、Windows11、openharmony6.0、debian12多系统 |
|
电源 |
宽电压9~36VDC输入 |
网络可靠性
定昌此芯开发板的双2.5G网口支持：10/100/1000/2500Mbps自适应、与M.2WiFi或MINIPCI-E4G模块二选一使用。对于工业边缘网关、NVR视频存储等场景，双2.5G网口能提供500MB/s的聚合带宽，足够同时处理多路1080p视频流，网络配置的先进性在国产工控板中属于领先。
应用场景
基于上述工业级特性，此芯开发板适合以下场景：
工业边缘计算终端
智能服务机器人
工业自动化
自助服务终端
IoT网关
AIoT边缘
工控机
商业智能终端
视觉监控摄像头
工业算法开发
