在工业4.0与边缘智能加速渗透的今天，嵌入式开发对硬件的性能、扩展性与兼容性提出了前所未有的高要求。正点原子深耕嵌入式领域多年，重磅推出基于ST意法半导体STM32MP257DAK3处理器的ATK-DLMP257B开发板，以异构双核架构为核心，打造集高性能、高可靠性与高灵活性于一体的开发平台，为开发者打通从原型验证到量产落地的全流程快车道。
异构双核架构，算力与实时性双重突破
ATK-DLMP257B的核心竞争力源于STM32MP257DAK3处理器的强悍性能，搭载1.5GHz双核Cortex-A35与400MHzCortex-M33异构架构，实现“复杂计算+实时控制”的高效分工。Cortex-A35内核承载Linux系统运行、边缘AI推理等负载任务，无论是Yolo目标检测还是图像分割等视觉应用，都能流畅响应；Cortex-M33内核则专注于高精度时序控制，完美适配传感器数据采集、PID调节等实时性需求，让复杂系统的多任务处理井然有序。

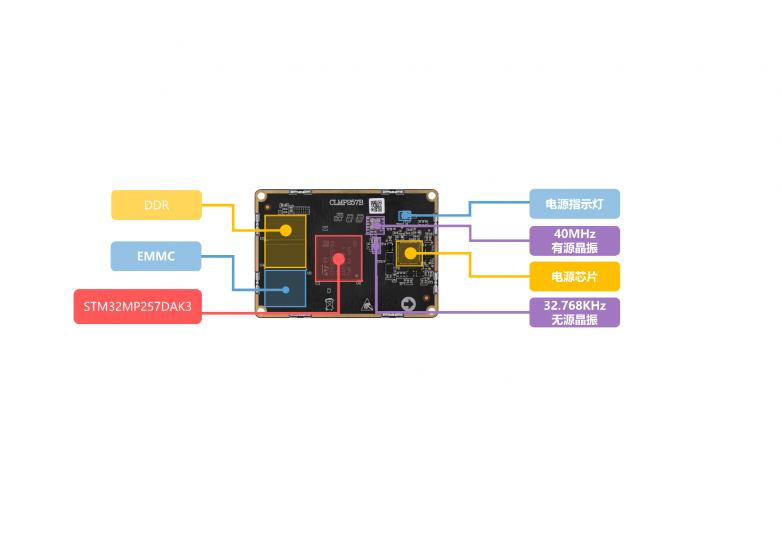

该核心板具备3个带有交换机和TSN（时间敏感网络）支持的以太网端口，支持FD-CAN、PCIe/USB3.0等多种功能接口。同时支持MIPICSI接口用于摄像头连接，以及LCDRGB、LVDS和MIPIDSI用于显示输出。非常适合用于进行嵌入式开发评估、产品应用集成等。
配合标配的DDR4RAM与eMMC存储，数据吞吐速率与存储容量满足绝大多数工业级应用场景，同时支持批量定制存储规格，无需为适配不同项目需求重构硬件方案，大幅降低开发迭代成本。
模块化设计+全接口覆盖，适配多场景开发需求

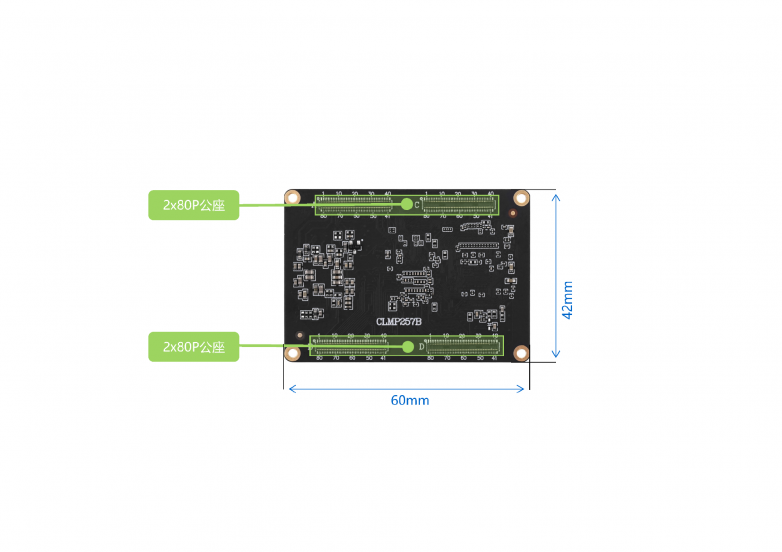

开发板采用核心板（ATK-CLMP257B）与底板分离的模块化设计，通过高可靠性BTB板对板连接器实现稳定连接，不仅方便调试与外设扩展，更能保护核心资源、延长使用寿命。底板接口全面拉满，包括但不限于I2C、SPI、CANFD、UART、ADC、LCD、USB和SDIO等接口，轻松对接传感器、触摸屏等外设，无缝适配工业物联网、智能HMI、边缘网关等多元场景。核心板工业级设计搭配-40~85℃宽温工作范围，再辅以丰富的接口配置，让正点原子ATK-CLMP257B核心板具备极强的场景适配能力，可以在严苛的环境下长期稳定运行。
从智能家居语音机器人的搭建，到工业温控系统的开发，再到老人安全检测设备的原型设计，ATK-DLMP257B凭借丰富的GPIO、ADC、I2C等接口资源，以及WiFI、蓝牙等无线通信支持，让各类创意方案快速落地，无需额外搭建复杂外围电路。广泛应用于：显示驱动、广告机、农业应用、人机交互、物联网控制、门禁系统、工业控制、智能家居、医疗设备。（原子砚）
