在深圳国际会展中心(宝安)举办的2025电子半导体产业创新发展大会暨国际电子电路(大湾区)展览会上,深圳嘉立创科技集团股份有限公司(简称“嘉立创”)以其两大新品——64层超高层PCB与HDI板,成为全场瞩目的焦点。这两项技术的发布,彰显了嘉立创在高端电子制造领域的深厚积累,也预示着硬件创新的新趋势。
突破制造极限,满足高端需求

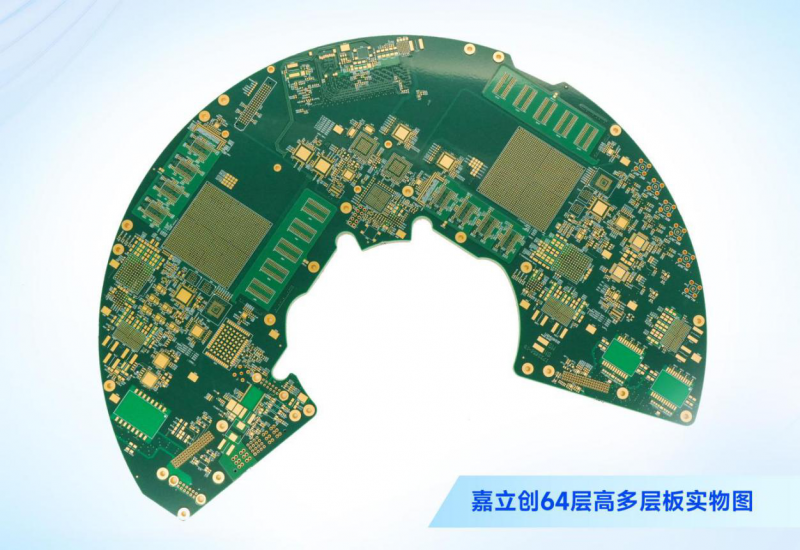

嘉立创此次发布的34至64层超高层PCB,标志着公司在高端PCB制造领域迈出了坚实的一步。这些产品不仅板厚最高可达5.0mm,厚径比高达20:1,更在最小线宽线距上达到了3.5mil的精度,全面采用Tg170高耐温基材,确保了信号完整性、散热性能及结构稳定性,能够应对高端工业控制、航空航天、5G通信设备、医疗电子等高性能场景的需求。
值得一提的是,嘉立创在量产64层超高层PCB的同时,还保持了极快的交付速度和极具竞争力的价格。样板交付周期缩短至最快8天,而产品价格相比同类产品降低了约50%。这一成就的背后,是嘉立创智能化制造体系的强大支撑,以及其在材料利用率和生产效率上的持续优化。
微孔技术引领轻薄高集成趋势

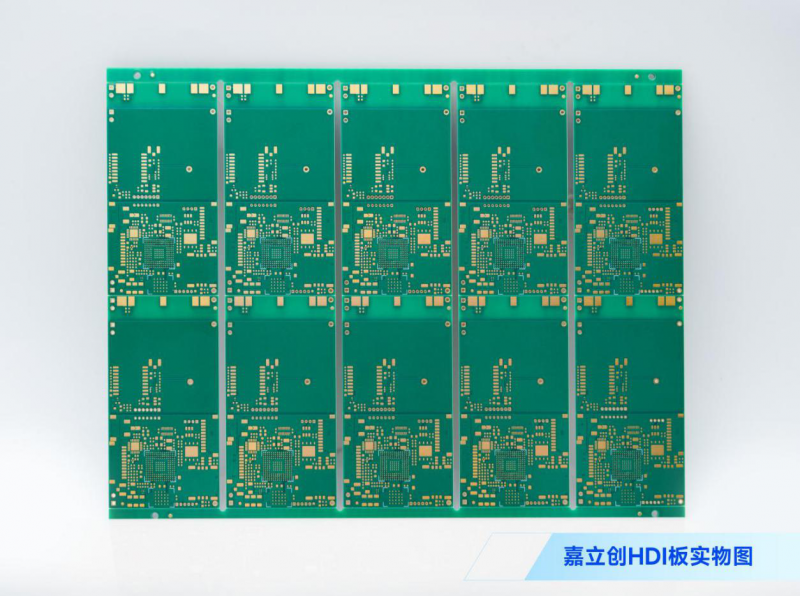

除了64层超高层PCB外,嘉立创还即将推出覆盖1至3阶的HDI板服务。这项技术通过激光成孔工艺,将最小孔径精准控制在0.075毫米,相当于一根头发丝的粗细,极大地满足了智能手机、可穿戴设备等对“更轻薄、高集成”设计的需求。
HDI板选用了生益科技的S1000-2M高性能板材,这种材料能够耐受长期高温运行,并有效降低信号传输损耗,为智能汽车ADAS系统、5G基站等场景提供了稳定可靠的支持。据研究机构Prismark预计,高密度互连板(HDI)市场将持续增长,2027年市场规模有望达到145.8亿美元,复合年均增长率预计为6.2%。嘉立创在此领域的布局,无疑将使其更好地把握5G通信、人工智能服务器、高端消费电子等下游领域的需求增长。
数字化制造,速度与质量的双重保障

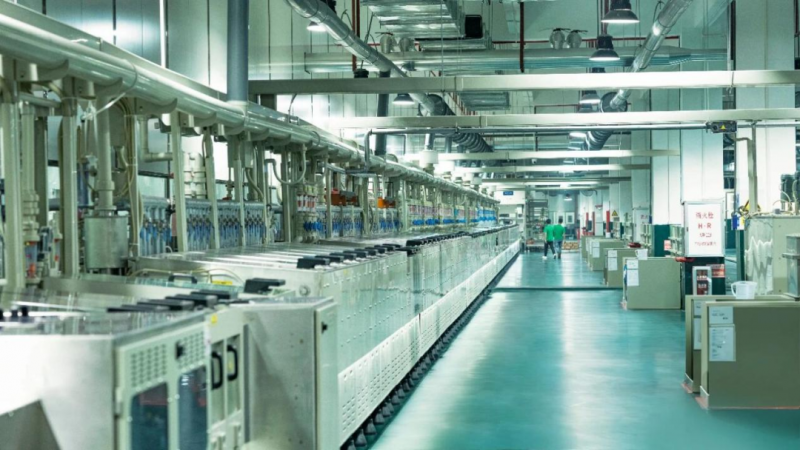

嘉立创之所以能够在高端电子制造领域取得如此显著的成就,离不开其数字化、智能化的制造体系。公司自主研发的“PCB拼单智造”技术,通过智能拼板算法对海量订单进行精准分析,实现了材料利用率和生产效率的大幅提升。同时,AI算法的可制造性分析功能,也有效规避了潜在的设计与生产风险,确保了产品质量。
截至2024年底,嘉立创的注册用户数已超过710万,全年订单量超过1780万单。这些数据不仅反映了市场对嘉立创产品的高度认可,也证明了其数字化制造模式的有效性和可持续性。
最新招股书显示,嘉立创在人工智能、机器人等战略新兴产业的推动下,高端化布局已取得显著成效。2022年度、2023年度和2024年度,嘉立创的营业收入分别为638,719.10万元、674,799.74万元和799,959.27万元,净利润分别为57,262.00万元、73,846.47万元和99,832.60万元,最近三年复合增长率达到了11.91%,展现了强劲的增长势头。2024年度,公司印制电路板业务收入达到336,096.74万元,占主营业务收入的43.53%;电子元器件业务收入达到285,255.91万元,占主营业务收入的36.94%;电子装联业务收入达到119,516.20万元,占主营业务收入的15.48%。这些数据表明,嘉立创在多个业务领域均实现了稳健增长,展现出强劲的市场竞争力和盈利能力。
创新供给塑造需求,嘉立创助力硬件创新
嘉立创的新品发布,不仅是对自身技术实力的一次展示,更是对硬件创新生态的一次重要贡献。通过提供更高性能、更可靠的PCB产品,嘉立创正在帮助下游企业突破制造边界,实现产品功能的差异化和形态的创新。同时,其低成本、高效率的制造服务,也降低了硬件创新的门槛,使得更多初创企业和研发团队能够勇于尝试、敢于创新。
未来,随着技术的不断进步和市场的持续拓展,嘉立创有望在硬件创新领域发挥更加重要的作用,成为推动行业发展的关键力量。
