精密滚珠丝杠螺母循环方式究竟怎样来选？

亿孚精密滚珠丝杠螺母结构主要分为三种形式：内循环、端塞全循环和管循环，不同的螺母结构形式，适合于不同的工况和场合，很多人不清楚如何选择螺母的循环方式，那么一起来看看。

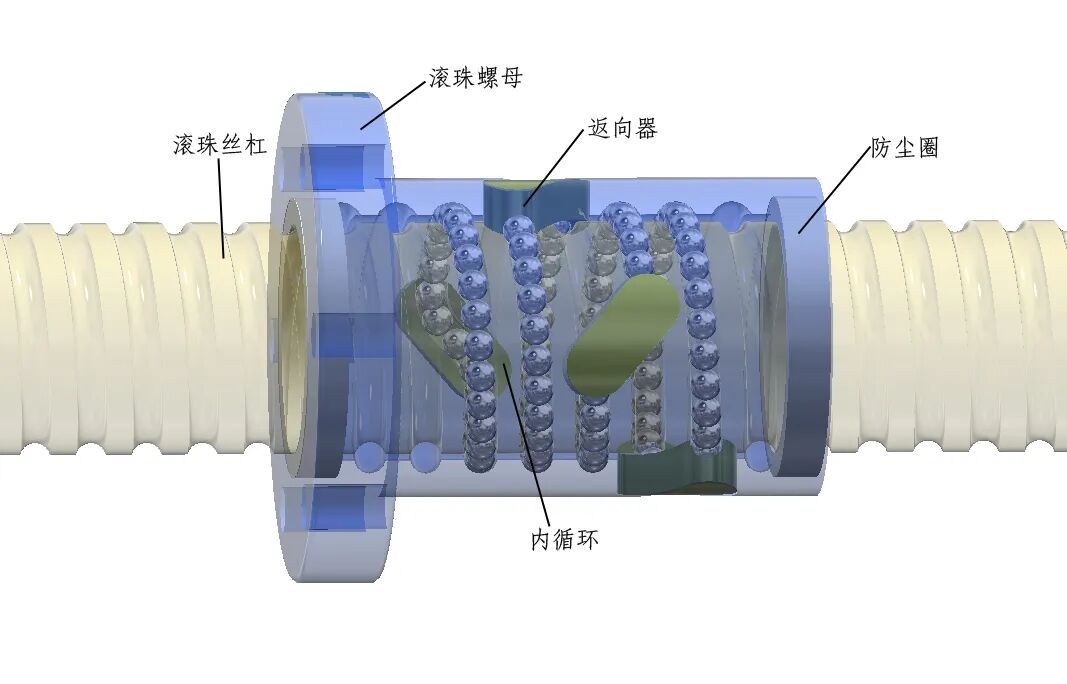

InternalCirculation内循环

循环特点

每一道钢球螺旋循环轨道均有各自独立的返向环节。采用这一循环方式的精密滚珠丝杠副在缓慢、频繁往复或高速状态下均能够平稳可靠地运行。

适用条件

1.使用转速在2000rpm以内；

2.适合小空间结构使用；

3.满足短行程使用要求（运行长度建议大于2倍导程长度）；

4.常用于短行程或短距离往复频次高的设备例如磨床/线切割/3D打印等。

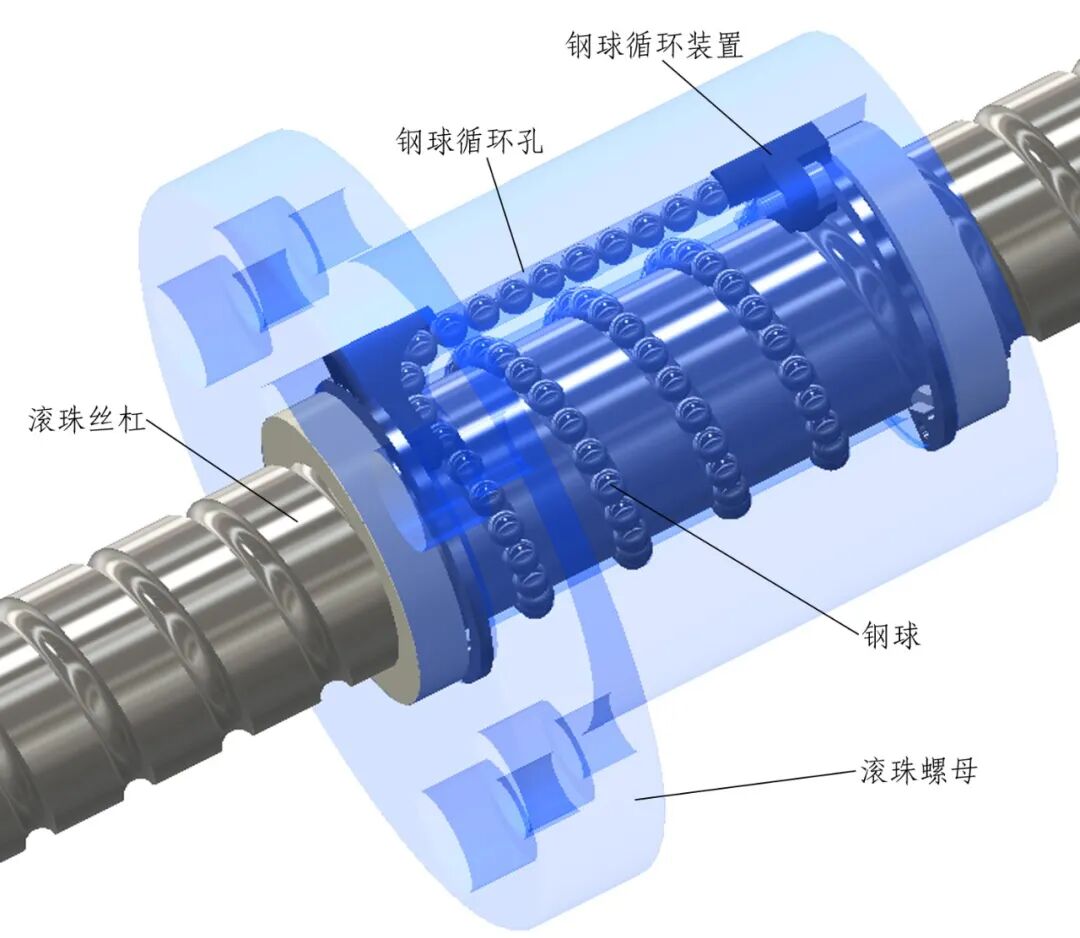

EndPlugDiversionCirculationSeries端塞导流全循环

循环特点

滚珠螺母两侧各设置有一个返向器，运行过程中钢球沿丝杠螺旋滚道进入一侧返向器通道内，然后经过钢球循环孔进入另一侧返向器通道，最后进入滚珠丝杠形成一个循环。

适用条件

1.建议使用转速在3000rpm以内；

2.满足高速静音使用要求（最小运行长度建议大于螺母长度）；

3.常用于高加速度和高进给效率的设备，如加工中心/钻攻机/精雕机等。

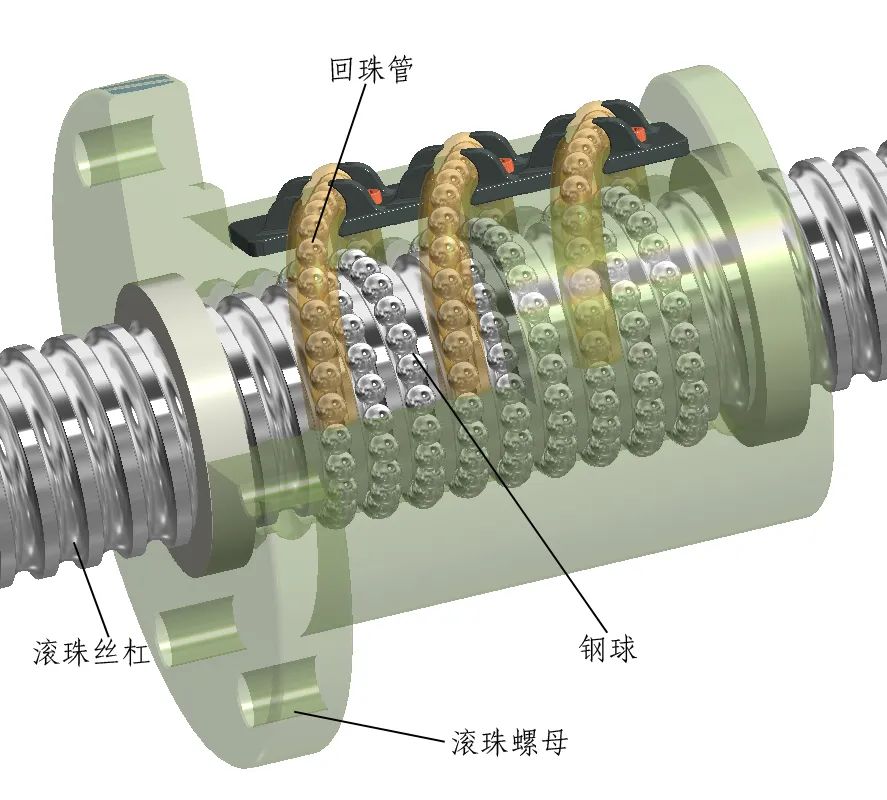

TubeCirculationSeries管循环

循环特点

此结构的滚珠丝杠副是将回珠管插入滚珠螺母并与滚珠螺母内螺道衔接，形成钢球运行的一个循环通道，根据载荷大小可以布置单组或多组回珠管。

适用条件

1.转速在2500rpm以内；

2.满足短行程使用要求（运行长度建议大于2倍珠管长度）；

3.常用于加速度小和高进给效率的设备如大型龙门何数控车床等。

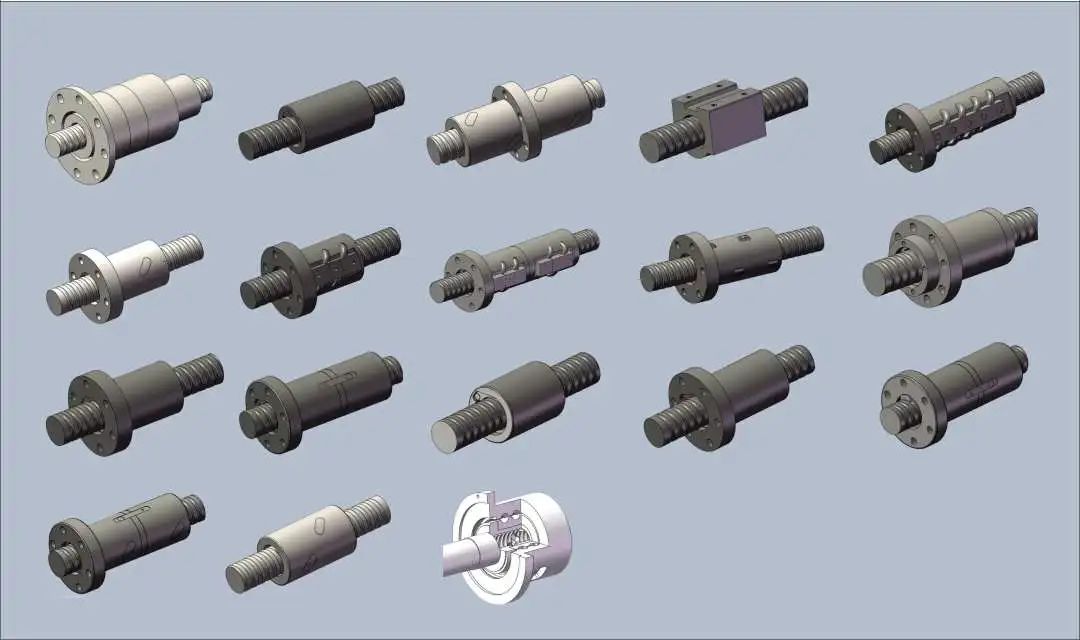

因此，在选择螺母类型时，要综合考虑使用工况，包括转速、载荷及运行速度等因素，一款适合的螺母形式，往往会起到事半功倍的效果，亿孚精密滚珠丝杠，可提供内循环、端塞导流循环及管循环、螺母旋转等多种形式和多种规格型号，并且可以根据不同使用工况进行定制研发。（来源：华欧精密）
