MPS推出车规级三相栅极驱动器IC新产品

MPS芯源系统(NASDAQ代码：MPWR)近日发布的新产品MPQ6539-AEC1，是一款专为三相无刷直流(BLDC)电机驱动器而设计的栅极驱动器IC，其输入电压高达80V，可驱动由六个N沟道功率MOSFET组成的三个半桥的车规级栅极驱动器。MPQ6539-AEC1适用于汽车泵、电动升降尾门、电动天窗、电动座椅调节等汽车车身电机控制应用。

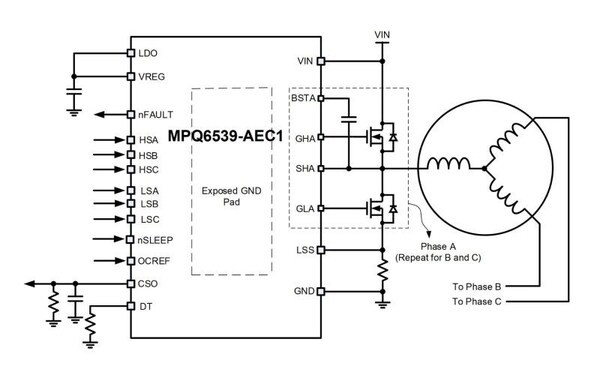

MPQ6539-AEC1典型应用图

此外，MPQ6539-AEC1可驱动由四个N沟道功率MOSFET组成的一个H桥的车规级栅极驱动器。将两颗MPQ6539-AEC1级联，可驱动由十二个N沟道功率MOSFET组成的三个H桥的车规级栅极驱动器，满足三个直流有刷电机(BDC)的驱动需求。

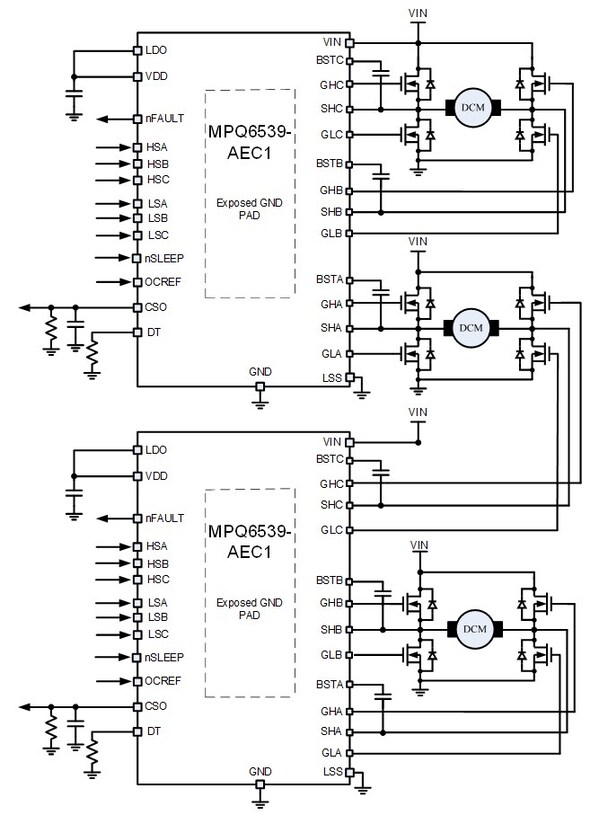

两个MPQ6539-AEC1级联驱动三个BDC典型应用图

MPQ6539-AEC1产品核心优势

MPQ6539-AEC1支持8V至80V宽输入电压范围，全面兼容12V、24V、48V汽车电气架构，适配不断演进的新能源汽车供电系统。

MPQ6539-AEC1可通过串联外部电阻参数调整死区时间(DT)以及外部MOSFET的过流保护阈值，使汽车电机应用设计更灵活，可靠性更高。

MPQ6539-AEC1内置电流检测放大器，集成电荷泵支持100%占空比，并且采用QFN(4mmx5mm)小封装设计，可极大程度节省PCB面积和外部元器件，从而节省BOM成本。

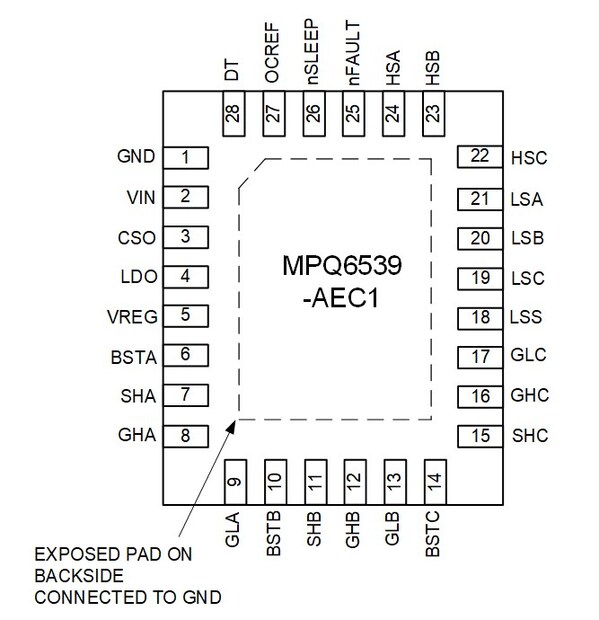

MPQ6539-AEC1封装参考图

针对汽车无刷直流电机(BLDC)栅极驱动器应用，MPS能够提供多款解决方案以满足不同的规格需求，助力实现从汽车12V系统供电电池到汽车48V系统过渡。

PartNumberVINRange(V)VSW(Max)(V)NumberofHalf-bridgeISINK/SOURCE(A)InputControlLogicCurrent-SenseAmpPackage

MPQ65398-808031/0.8HSx&LSxIntegrated

(1Channel)QFN-28(4x5)WF

MPQ65336-404031/1SPIIntegrated

(1Channel)QFN-32(5x5)WF

MPQ65325-606031/0.8PWM&DIR;

3xHallInputsExternalQFN-28(4x5)WF

MPQ65315-606031/0.8HSx&LSxExternalQFN-28(4x5)WF

MPQ65305-606031/0.8PWMx&EnxExternalQFN-28(4x5)WF

MPQ19235-1710018/7INH&INLExternalQFN-10(4x4)

MPQ19225-1510014/3ENBL&INH&INLIntegrated

(1Channel)QFN-22(4x5)WF

MPS车规级栅极驱动器系列产品

MPQ6539-AEC1产品主要特性

8V至80V宽输入电压范围

支持最大100V自举(BST)电压

0.8A/1A拉电流/灌电流(驱动电流)

内部集成LDO可驱动外部NPN三极管，以满足大电流驱动应用

低功耗睡眠模式电流低至10uA

集成电流检测放大器

支持每路半桥上下管单独控制的输入逻辑接口

具备完善的保护功能，例如可调的死区时间控制、可配置的过流保护、过温保护、欠压锁定和故障上报等

采用紧凑型QFN-28(4mmx5mm)封装，带可润湿侧翼

符合AEC-Q100车规级认证

MPQ6539-AEC1产品购买与技术支持

MPQ6539-AEC1及其评估板EVQ6539-V-00A均可在MPS官网直接购买。

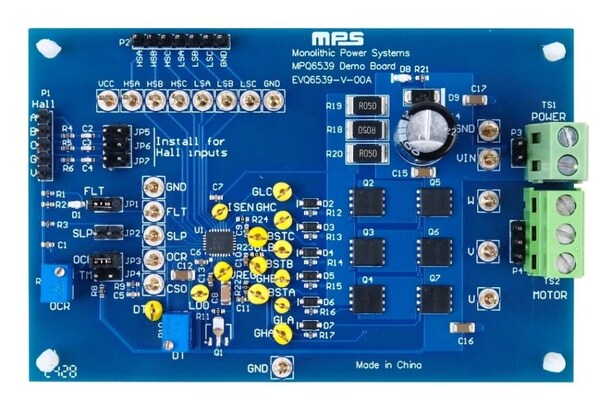

评估板EVQ6539-V-00A
