截断线是什么？如何用cad快速绘制

在cad绘图中，图纸的清晰与准确性至关重要，尤其是在机械和建筑设计领域。设计师常常需要表示物体在实际构造中的断裂或切割情况，这时截断线便发挥了重要作用。截断线能够直观地向读者传达构件的内部结构和连接关系，对于理解复杂设计至关重要。本文将为大家详细介绍使用浩辰CAD机械软件快速绘制截断线的便捷方法。

cad截断线，顾名思义，是指在图纸中将某些部分截断，以便更好地展示其他部分的线条。它通常用于机械、建筑等设计领域，能够清晰地表示构件的断裂、切割情况，让图纸重点突出，提高设计效率。

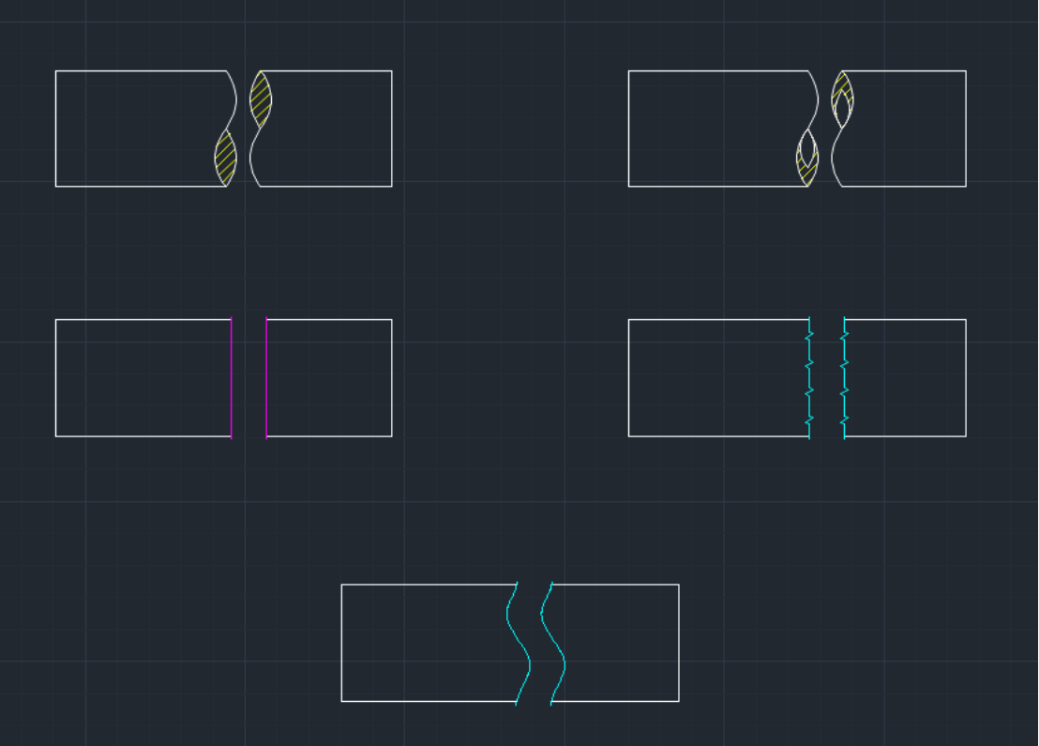

在浩辰CAD机械软件中，绘制截断线非常简单。用户只需调用【浩辰机械（M）】→【构造工具（S）】→【截断线（T）】选项，即可进行相关操作。浩辰CAD机械软件提供五种截断线的绘制工具，其中最常用的便是轴断线。接下来，我们将详细介绍第一种轴断线的画法。

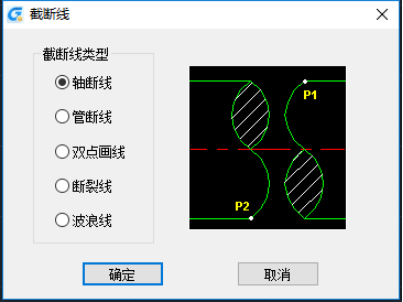

首先，选择图中的“轴断线”，然后点击“确定”，就会有命令提示，选取轴的第一条母线，然后再选取轴的第二条母线，点取轴断位置，就会画出如下图所示的轴断线了。这一过程不仅快速，而且操作简便，大大减少了手动绘制截断线所需的时间和精力。其他4条线也是如此画出，只需根据相应的提示进行选择即可完成。

值得一提的是，浩辰CAD机械软件的设计界面非常简洁直观，新手也能迅速上手操作。此外，该软件还提供了丰富的教程和技术支持，用户在遇到问题时可以方便地查阅资料并获得指导。这种人性化的设计理念，使得设计师们省时又省力。

截断线在cad绘图中是非常重要的，它能够帮助设计师准确表达构造细节。而浩辰CAD机械软件提供了便捷的绘制截断线功能，仅需简单操作，用户即可轻松绘制，极大地提升了设计效率及准确性。不仅如此，浩辰CAD机械软件还提供了更丰富的机械绘图模块、机构设计和数据管理等，提供符合国家标准和可定制化的行业标准环境，多图框和明细表智能系统、高效的尺寸符号注释、全面的标准零件库等，助力机械工程师更智能化、标准化的高效完成产品创意。
