装配式建筑钢筋连接新技术-双螺套

英文名：Double threaded sleeve reinforcement joint

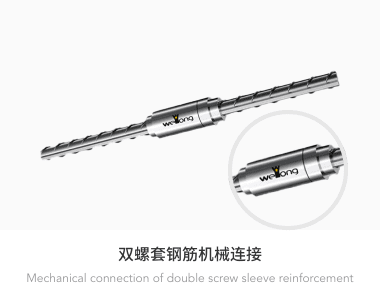

双螺套套筒是一种用于建筑钢筋机械连接新技术，用于建筑结构部品及钢筋部品钢筋连接。

双螺套套筒应用场景广泛，特别是在装配式建筑领域的结构部品与钢筋部品连接时（单根或成束钢筋不能旋转的情况下），只需要旋转双螺套的外螺套即可完成连接，即使连接钢筋径向偏离较大，中间不对顶情况下可满足接头变形性能要求。

定义

两个带有和连接钢筋端部螺纹相匹配内螺纹的内螺套1、2旋合后，再与带有与两个内螺套外表面螺纹相匹配内螺纹的外螺套3旋合连接，并用具有相同内螺纹的锁母4旋合锁紧的一种钢筋机械连接方法。

1内螺套  2 内螺套  3外螺套  4锁母  5钢筋

标准型双螺套结构示意图

接头型式

常用的双螺套钢筋接头型式按照连接钢筋直径可分为标准型、异径型，按照连接大间距钢筋工况又可分加长型，按照钢筋与型钢连接又可分为焊接型。

特点

双螺套钢筋接头属于钢筋机械连接技术，通过套筒内外螺纹耦合并与钢筋端头螺纹形成有效连接，只需旋转外螺套与内螺套连接，钢筋不再需要转动。可用于承受拉、压双向作用力的各类构筑物钢筋混凝结构中的钢筋连接施工。双螺套套筒解决连接钢筋在不能旋转，位置误差较大，且连接钢筋后无法对顶而设计的一种新型机械连接接头，双螺套接头更适应装配式施工场景条件下“部品”的钢筋连接。是一种“干式”连接技术。

性能

满足行业标准《钢筋机械连接技术规程》JGJ 107-2016 中 500MPa 级 I 级接头的规定。

满足行业标准《钢筋机械连接技术规程》JGJ 107-2016 中200万次疲劳性能检验。

满足美标钢筋接头性能要求

应用领域

钢筋部品连接：地连墙、钢筋笼、钢筋网片、筏板、隧道内衬

结构部分连接：预制梁、预制柱、剪力墙、桥梁盖梁、墩身

桥梁桥面修复（商丘网）
