近年来，在汽车领域，随着自动驾驶技术的持续创新并迅速发展，越来越需要有助于在紧急情况下防患于未然的功能（功能安全）、以及将功能安全标准化的ISO 26262等标准。特别是在技术创新卓著的中国，ISO 26262（功能安全）已被确立为以“GB/T”开头的推荐性国家标准，ISO 26262的第一版中文译本“GB/T 34590”已于2017年10月发布，并且已于2018年5月起开始施行。
在这种背景下，不仅汽车制造商（OEM），越来越多的汽车电子产品制造商（Tier1）也纷纷加速了功能安全支持，从全球范围来看，实现功能安全已经是必经之路。
罗姆自2017年在业界率先开发由液晶驱动电源IC等构成的、支持功能安全的液晶面板芯片组，并在2018年取得ISO26262开发工艺认证等，不断推进支持汽车功能安全的产品开发。
什么是ISO 26262
“ISO”是指International Organization for Standardization（国际标准化组织），是总部位于瑞士日内瓦的非政府机构，旨在制定并推广国际标准（IS：International Standard）。其中ISO 9001（质量管理体系）和ISO 14001（环境管理体系）是非常有名的标准。
ISO 26262是汽车电气／电子系统相关的“功能安全”国际标准。作为功能安全的母标准，存在着IEC 61508（International Electrotechnical Commission：国际电工委员会），ISO 26262是基于此并根据汽车的电气／电子系统进行修改而成的。
ISO 26262于2011年11月发布第一版，于2018年12月发布修订后的第二版。在第一版中，涉及的对象是3500kg以下的量产乘用车；在第二版中，对象范围扩大至卡车、公共汽车及两轮机动车。关于半导体方面的指南，是在第二版的Part11新规定的。
虽然ISO 26262旨在实现功能安全，但它并不是法律。因此，不遵守ISO 26262标准并不违法。但是，汽车制造商不会购买不符合标准的产品。汽车制造商通过根据ISO 26262设计电气／电子系统来证明能够确保汽车的安全。而且，设计应确保即使发生了电气／电子系统故障，也不会造成人身（不仅包括驾驶员和乘客，还包括行人等）伤害。
获得ISO 26262认证的方法
要取得上述ISO 26262的认证，通常的做法是接受以TÜV Rheinland、TÜV SUD、SGS TÜV、DNV-GL、TÜV Saarland等为代表的第三方认证机构的审查，并取得认证。
罗姆从2015年开始构建ISO 26262的流程，约在2年半后的2018年3月，通过德国第三方认证机构TÜV Rheinland获得了ISO 26262的流程认证。换句话说，罗姆的ISO 26262流程已经被认定为是符合ISO 26262标准的流程。一般通常的做法是根据顾问等外援的建议来构建流程，但罗姆不止于此，还举办了多场研讨会来学些和了解该标准，以调整方向，建立符合标准的流程。
支持功能安全的车载应用和罗姆的半导体产品例
在最近的车载应用中，半导体是如何为构建功能安全作贡献的，在此介绍一下罗姆的行动和解决方案。
——针对液晶面板的解决方案
在使用仪表盘和电子镜的液晶面板应用中，如果时序控制器控制两个驱动器，把来自GPU的图像数据直接显示在液晶面板上的话，一旦发生显示异常，将无法做任何操作，会直接导致事故发生。
针对这种问题，罗姆的车载用时序控制器，能够监测来自GPU的图像数据，当发生数据异常或输入信号异常时，使之显示黑屏，或通知微控制器使之显示错误警告画面等，从而让驾驶员注意到异常，成功地解决了该问题。
而且，罗姆的液晶面板用芯片组，拥有控制各液晶驱动器的时序控制器：BU90AL210 / BU90AL211 / BU90AD410、驱动液晶面板的源极驱动器和栅极驱动器：ML9882 / ML9873 / ML9872、多功能电源IC：BM81810MUV、进行图像视频校正的伽玛校正IC：BD81849MUV，可从整体上确保液晶面板的功能安全。
——针对ECU电源电路的解决方案
在汽车ECU（Electronic Control Unit）中，通常需要多个电源。该电源发生异常时可能会引发事故。因此，需要能够监控ECU内的多个电源、并在发生异常时根据所异常进行避免事故的处理，电源监控IC就发挥着这个作用。电源监控IC会监控这些电压，并在发生异常时通知MCU，提示其进行处理。
如上所述，车载应用要实现“功能安全”，不仅需要主功能，还需要“安全机制”，即能够监控主功能是否正常，当发生异常时，能够根据每种功能进行处理，保护人员（包括驾驶员、乘客以及行人）安全的功能。此外，还需要能够确认这些“安全机制”是否在正常运行的“自我诊断功能”。

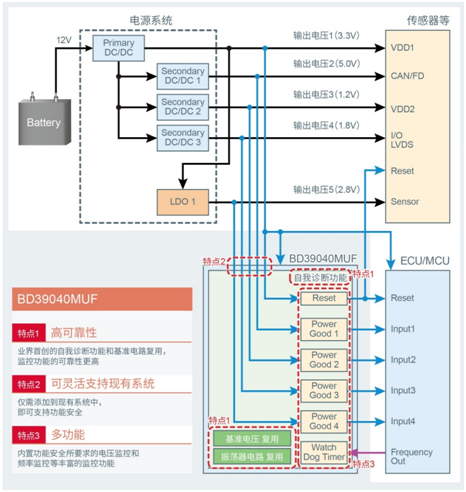

针对这一问题，罗姆通过在独立的电源监控IC中内置各种监控功能和自我诊断功能，实现了可以轻松为现有电源增加功能安全性，并且已经实现量产的一款电源监控IC，即可以监控多个电源的电源监控IC“BD39040MUF”。另外，具有更高检测精度的“BD39042MUF”也正在开发中。
仅需在现有系统中添加电源监控IC，既可以利用很小的空间实现功能安全所要求的电源监控功能。罗姆的电源监控IC，非常有助于简化功能安全系统设计。（杨静）
